1.適用范圍本技術手冊僅適用于戶外全彩 Q4-10S-2525 模組，以下為常規型產品參數，如有特殊需求可定制。2.注意事項項目 描述 環境注意事項溫度要求存儲溫度范圍：-10℃-30℃，超過 30℃需做降溫處理。 工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。模組工作時燈面溫度：≤85℃，溫度超標需加裝溫控設備。濕度要求存儲濕度范圍：10%RH-60%RH，濕度超過 60%RH
1.適用范圍
本技術手冊僅適用于戶外全彩 Q4-10S-2525 模組，以下為常規型產品參數，如有特殊需求可定制。
2.注意事項
項目 | 描述 | |
環境注意事項 | 溫度要求 | 存儲溫度范圍：-10℃-30℃，超過 30℃需做降溫處理。 |
濕度要求 | 存儲濕度范圍：10%RH-60%RH，濕度超過 60%RH 需除濕處理。 | |
防腐蝕性氣體 | 腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件 的腐蝕、結晶漏電等現象。 | |
靜電危害，防止雷擊 | 屏體金屬構件、開關電源外殼、箱體需接地良好，注意接地電阻≤10Ω。防止靜電對電子器件的損壞，同時避免漏電對人體 的傷害。 | |
使用操作注意事項 | 靜電防護 | 安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具 必須嚴格接地 |
產品批號管控 | 不同批號的產品不能裝在一個屏上，否則顯示屏上將會產生色 塊（馬賽克）現象 | |
產品接線 | 模組不能直接接入 220V，模組供電正負極不能接反 | |
拆裝與運輸過程 | 不得摔、推、擠、壓模組，以免損壞顯示屏； | |
安裝扭力控制 | 電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4 螺絲扭矩 6.0－ 8.0 Kgf.cm ，M3 螺絲扭矩 4.0－6.0 Kgf.cm | |
播放控制 | 請勿長期只顯示靜止畫面或靜止文字，而造成燈管亮度嚴重衰 | |
磁吸安裝環境溫 | 模組在-10℃及以下區域需采用螺絲鎖付安裝。不建議采用磁 | |
禁止帶電作業 | 禁止在通電情況下拼裝模組，應將主電輸入斷開情況下進行模 | |
環境檢查 | 顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情 | |
避免對安裝完的LED 顯示屏進行 | LED 顯示屏安裝完后嚴禁再施工，防止 LED 顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。 | |
3.產品說明
3.1.顯示屏主要是由紅色 LED 晶片、綠色 LED 晶片和藍色 LED 晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；
3.2.顯示屏含有驅動芯片和輸入緩沖芯片，連接到 LED 顯示屏控制系統即可顯示視頻、圖像和文字信息等；
3.3.通過系統控制驅動紅色 LED、綠色 LED 和藍色 LED 的驅動芯片，可形成 43980 億種顏色變換；
3.4.模組及箱體可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏；
3.6.產品特點：
★ 優質燈管，高效燈管亮度利用率，同時保障燈管使用壽命和優質的塑膠件
★ 高對比度可達到良好的顯示效果
★ 重量輕易于安裝、拆卸
★ 可進行單點、單燈維護，成本低
3.7.模組圖片
正視圖
背視圖
3.8.推薦 960*960 箱體實物
正視圖
背視圖
4.產品技術要求
屏體技術參數
亮度 | ≥4500cd/㎡ | 亮度均勻性 | ＞0.95 |
屏幕水平視角 | 140±10 度 | 屏幕垂直視角 | 130±10 度 |
最佳視距 | ≥4m | 使用環境 | 戶外 |
每平方模組最大功率 | ≤909W/㎡ |
|
|
配電功率（每平方最大功率÷78%÷85%） | ≤1371W/m2 | ||
灰度等級 | 紅、綠、藍各 14-16bits | 顯示顏色 | 43980 億種 |
換幀頻率 | ≥60 幀/秒 | 刷新頻率 | ≥1920Hz |
控制方式 | 計算機控制，逐點一一對 | 亮度調節 | 256 級手動/自動 |
輸入信號 | DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV) | ||
使用壽命 | ≥10 萬小時 | 平均無故障時間 | ≥1 萬小時 |
衰減率(工作 3 年) | ≤15％ | 連續失控點 | 0 |
離散失控點 | ＜0.0001，出廠時為 0 | 盲點率 | ＜0.0003，出廠時為 0 |
工作溫度范圍 | -20-40℃ | 工作濕度范圍 | 10％-90％RH |
防護性能 | 超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷(可選項) | ||
屏幕水平平整度 | ＜1mm/㎡ | ||
屏幕垂直平整度 | ＜1mm/㎡ | ||
4.2.箱體技術參數
箱體規格(長*寬*厚) | 960mm*960mm*104.5mm（厚度含模組、箱體） |
箱體分辨率 | 240*240=57600 Dots |
箱體面積 | 0.9216 ㎡ |
箱體重量 | 29.7kg±0.5 kg |
最大功耗（模組功率*一個箱體的模組個數） | ≤838W |
平均功耗（最大功率的 1/3） | ≤279W |
配電功率(電源利用率 78%即最大功率÷78%) | ≤1074W |
4.3.模組技術參數
像數點間距 | 4mm | 像素密度 | 62500Dots/㎡ |
像素構成 | 1R1G1B | 燈管封裝 | SMD2525 |
尺寸(長*寬*厚) | 320*160*18mm | 重量 | 0.52kg±0.01kg |
結構特點 | 燈驅合一 | 模組分辨率 | 80*40=3200Dots |
輸入電壓(直流) | 4.5±0.1V | 最大電流 | ≤10.34A |
模組功率 | ≤47W | 驅動方式 | 1/10 恒流驅動 |
40A 電源帶模組數 | 2-3 張 | 80A 電源帶模組數 | 5-6 張 |
40A PFC 電源帶模組數 | 3-4 張 |
|
5.模組信號接口定義
| 引腳 | 信號 | 功能 | 引腳 | 信號 | 功能 |
| 1 | RD1 | 紅色數據信號 | 2 | GD1 | 綠色數據信號 |
| 3 | BD1 | 藍色數據信號 | 4 | GND | 電源地 |
| 5 | RD2 | 紅色數據信號 | 6 | GD2 | 綠色數據信號 |
| 7 | BD2 | 藍色數據信號 | 8 | GND | 行電源控制信號 |
| 9 | A | 行電源控制信號 | 10 | B | 行電源控制信號 |
| 11 | C | 行電源控制信號 | 12 | D | 行電源控制信號 |
| 13 | CLK | 時鐘信號 | 14 | LAT | 數據鎖存信號 |
| 15 | OE | 使能信號 | 16 | GND | 電源地 |
6.產品型號命名說明
7.安裝孔位圖

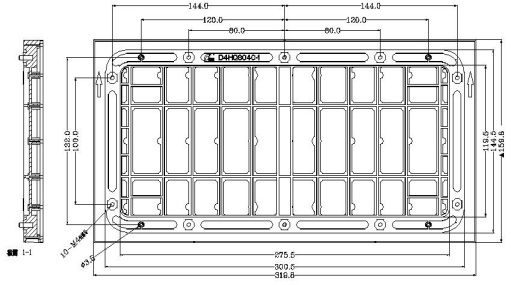

7.1.模組安裝孔位：
備注：“如有制作箱體，請?zhí)崆案嬷k事處并確認訂單產品孔位圖，具體詳見 CAD 圖”
所有尺寸的單位為 mm。
7.2.推薦 960*960 箱體安裝孔位圖：
備注： 所有尺寸的單位為 mm
8.安裝指導
8.1.電源與模組接線示意圖(此圖僅供參考，具體接線方式參考實物)：
8.2.安裝簡介：
8.2.1.戶外顯示屏常用的六種安裝方式。
箱體從底層開始安裝箱體，切誤亂碼安裝，會影響屏體的顯示效果，在安裝時應注意底層一定要安裝非常平整，然后再安裝上層的箱體，箱體和箱體連接處應打上防水膠。整屏調試完畢后，屏體結構的四周必須做嚴格的防水處理
8.3.顯示屏驗收要求及方法：
8.3.1.屏體亮度：將屏體調成全亮狀態，在電腦上將測試軟件里面的亮度有效率調到 80%，
10 分鐘內使用光槍對屏體進行亮度測量。測量亮度要求光槍要對準屏體，最好測量時光
槍能與屏體保持水平，確保讓觀察窗口黑色位置覆蓋 16 個像素點以上，調整焦距進行測量。
8.3.2.可視角度：測量時人站在屏體左右 140°的位置，屏體下視角 65°位置觀看，要求屏體無明顯黑斑、無明顯暗塊問題。
8.3.3.接地：開關電源外殼、箱體、屏體結構正確接地，接地點正確接地標標識,每半年進行一次點檢；
8.3.4.防雷處理：要求建筑物有避雷針或避雷帶設施并有效接地，要求配電箱有配浪涌保護器，對避雷設施，每半年進行一次點檢。
