1.適用范圍

本技術手冊僅適用于戶外全彩Q6.6-6S-Pro-2525模組，以下為常規型產品參數，如有特殊需求可定制。

2.注意事項

項目		描述
環境注意事項	溫度要求	存儲溫度范圍：-10℃-30℃，超過 30℃需做降溫處理。  工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。 模組工作時燈面溫度：≤85℃，溫度超標需加裝溫控設備。
	濕度要求	存儲濕度范圍：10%RH-60%RH，濕度超過 60%RH 需除濕處理。  工作濕度范圍：10%RH -90%RH，濕度超標需對使用環境除濕處理后才能正常使用。
	防腐蝕性氣體	腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件 的腐蝕、結晶漏電等現象。
	靜電危害，防止雷擊	屏體金屬構件、開關電源外殼、箱體需接地良好，注意接地電阻≤10Ω。防止靜電對電子器件的損壞，同時避免漏電對人體 的傷害。
使用操作注意事項	靜電防護	安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具 必須嚴格接地
	產品批號管控	不同批號的產品不能裝在一個屏上，否則顯示屏上將會產生色 塊（馬賽克）現象
	產品接線	模組不能直接接入 220V，模組供電正負極不能接反
	拆裝與運輸過程	不得摔、推、擠、壓模組，以免損壞顯示屏；
	安裝扭力控制	電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4 螺絲扭矩 6.0－ 8.0 Kgf.cm ，M3 螺絲扭矩 4.0－6.0 Kgf.cm
	播放控制	請勿長期只顯示靜止畫面或靜止文字，而造成燈管亮度嚴重衰  減或導致批量死燈問題，請播放滾動畫面或文字
	磁吸安裝環境溫  度要求	模組在-10℃及以下區域需采用螺絲鎖付安裝。不建議采用磁  吸安裝致模組變形超標，影響顯示屏平整度
	禁止帶電作業	禁止在通電情況下拼裝模組，應將主電輸入斷開情況下進行模  組上墻拼裝，不允許帶插入電源線和信號線拼裝
	環境檢查	顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情  況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題
	避免對安裝完的LED 顯示屏進行施工	LED 顯示屏安裝完后嚴禁再施工，防止 LED 顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。

3.產品說明

3.1.顯示屏主要是由紅色 LED 晶片、綠色 LED 晶片和藍色 LED 晶片封裝為一個像素點后組成矩陣，再固定到塑膠套件上而成；

3.2.顯示屏含有驅動芯片和輸入緩沖芯片，連接到 LED 顯示屏控制系統即可顯示視頻、圖像和文字信息等；

3.3.通過系統控制驅動紅色 LED、綠色 LED 和藍色 LED 的驅動芯片，可形成 43980 億種顏色變換；

3.4.模組及箱體可以按水平和垂直方向任意拼接，從而拼成不同大小的顯示屏；

3.6.產品特點：

★ 優質燈管，高效燈管亮度利用率，同時保障燈管使用壽命和優質的塑膠件

★ 高對比度可達到良好的顯示效果

★ 重量輕易于安裝、拆卸

★ 可進行單點、單燈維護，成本低

3.7.模組圖片

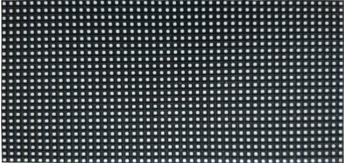

正視圖

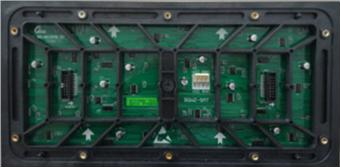

背視圖

備注： 驅動芯片使用的是 SSOP 封裝恒流驅動芯片。

3.8.推薦 960*960 箱體實物

正視圖

背視圖

4.產品技術要求

4.1屏體技術參數

亮度	≥4500cd/㎡	亮度均勻性	＞0.95
屏幕水平視角	140±10 度	屏幕垂直視角	130±10 度
最佳視距	≥7m	使用環境	戶外
每平方模組最大功率	≤892/㎡
配電功率（每平方最大功率÷78%÷85%）		≤1346W/m2
灰度等級	紅、綠、藍各 12-14bits	顯示顏色	43980 億種
換幀頻率	≥60 幀/秒	刷新頻率	≥3840Hz
控制方式	計算機控制，逐點一一對  應，視頻同步，實時顯示	亮度調節	256 級手動/自動
輸入信號	DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV)
使用壽命	≥10 萬小時	平均無故障時間	≥1 萬小時
衰減率(工作 3 年)	≤15％	連續失控點	0
離散失控點	＜0.0001，出廠時為 0	盲點率	＜0.0003，出廠時為 0
工作溫度范圍	-20-40℃	工作濕度范圍	10％-90％RH
防護性能	超溫/過載/掉電/圖像補償/各種校正技術/過流/過壓/防雷(可選項)
屏幕水平平整度	＜1mm/㎡
屏幕垂直平整度	＜1mm/㎡

4.2 4.2.箱體技術參數

常規箱體規格(長*寬*厚)	960mm*960mm*104.5mm（厚度含模組、箱體） 960mm*960mm*169.5mm（厚度含模組、箱體、連接片）
箱體分辨率	144*144=20736 Dots
箱體面積	0.9216 ㎡
箱體重量	29.5kg±0.5 kg
最大功耗（模組功率*一個箱體的模組個數）	≤822W
平均功耗（最大功率的 1/3）	≤274W
配電功率(電源利用率 78%即最大功率÷78%)	≤1054W



4.3.模組技術參數

像數點間距	6.66mm	像素密度	22500Dots/㎡
像素構成	1R1G1B	燈管封裝	SMD2525
尺寸(長*寬*厚)	320*160*19mm	重量	0.51kg±0.01kg
結構特點	燈驅合一	模組分辨率	48*24=3200Dots
輸入電壓(直流)	4.5±0.1V	最大電流	≤10.15A
模組功率	≤46W	驅動方式	1/6恒流驅動
40A 電源帶模組數	2-3張	80A 電源帶模組數	5-6 張
40A PFC 電源帶模組數	3-4張

5.模組信號接口定義

引腳	信號	功能	引腳	信號	功能
1	RD1	紅色數據信號	2	GD1	綠色數據信號
3	BD1	藍色數據信號	4	GND	電源地
5	RD2	紅色數據信號	6	GD2	綠色數據信號
7	BD2	藍色數據信號	8	GND	行電源控制信號
9	A	行電源控制信號	10	B	行電源控制信號
11	C	行電源控制信號	12	D	行電源控制信號
13	CLK	時鐘信號	14	LAT	數據鎖存信號
15	OE	使能信號	16	GND	電源地

6.產品型號命名說明

7.安裝孔位圖

7.1.模組安裝孔位：

備注："如有制作箱體，請提前告知辦事處并確認訂單產品孔位圖，具體詳見 CAD 圖"

所有尺寸的單位為 mm。

7.2.推薦 960*960 箱體安裝孔位圖：



8.安裝指導

8.1.電源與模組接線示意圖(此圖僅供參考，具體接線方式參考實物)：

8.2.安裝簡介：

8.2.1.戶外顯示屏常用的六種安裝方式。

箱體從底層開始安裝箱體，切誤亂碼安裝，會影響屏體的顯示效果，在安裝時應注意底層一定要安裝非常平整，然后再安裝上層的箱體，箱體和箱體連接處應打上防水膠。整屏調試完畢后，屏體結構的四周必須做嚴格的防水處理

8.3.顯示屏驗收要求及方法：

8.3.1.屏體亮度：將屏體調成全亮狀態，在電腦上將測試軟件里面的亮度有效率調到 80%，

10 分鐘內使用光槍對屏體進行亮度測量。測量亮度要求光槍要對準屏體，最好測量時光

槍能與屏體保持水平，確保讓觀察窗口黑色位置覆蓋 16 個像素點以上，調整焦距進行測量。

8.3.2.可視角度：測量時人站在屏體左右 140°的位置，屏體下視角 65°位置觀看，要求屏體無明顯黑斑、無明顯暗塊問題。

8.3.3.接地：開關電源外殼、箱體、屏體結構正確接地，接地點正確接地標標識,每半年進行一次點檢；

8.3.4.防雷處理：要求建筑物有避雷針或避雷帶設施并有效接地，要求配電箱有配浪涌保護器，對避雷設施，每半年進行一次點檢。
